高頻紅外碳硫分析儀氣路及高頻原理氣路原理
高頻紅外碳硫分析儀氣路及高頻原理氣路原理
高頻加熱原理
當金屬導體處在一個高頻交變電場中，根據法拉第電磁感應定律，將在金屬導體內產生感應電動勢，由于導體的電阻很小，從而產生強大的感應電流。由焦耳—楞次定律可知，交變磁場將使導體中電流趨向?qū)w表面流通，引起集膚效應，瞬間電流的密度與頻率成正比，頻率越高，感應電流密度集中于導體的表面，即集膚效應就越嚴重，有效的導電面積減少，電阻增大，從而使導體迅速升溫。
氣路工作原理
見下圖,圖3共分上、中、下三大部分，上部是氣路系統，每個箭頭表示氣體流動方向，中部是一個虛線框，框中反映了整個氣體分析室內由箭頭所聯系的光信號轉換電信號的全過程，下部為電路控制系統。
 |
打開高頻感應爐的電源開關，220V交流電經電源濾波器LB1后，分三路分別供整機工作，第一路經濾波器LB2供軸流風機F工作，第二路供燈絲變壓器T2工作，第三路經固態繼電器K2控制，供高壓電路工作。當高頻開關打開后，固態繼電器K2打開，升壓變壓器T1的初級加入220V交流電壓，次級輸出高壓，經高壓整流堆V1-V4整流后產生直流高壓供給電子振蕩管陽極，此時C3、C4、L2組成LC振蕩回路，燃燒加熱開始。通過調整柵極電位器W，可改變柵極電流，從而改變電路中的負反饋?zhàn)饔谩．?dāng)設定的燃燒時間一到，高壓電源自動關閉，燃燒加熱過程結束。
詳見圖（1）電原理圖。
另外，電路中設有過時過流保護裝置，一旦陽極電流超過0.7A，或者燃燒時間超過1分鐘，電路自動切斷高壓電源,并報警。聽到報警聲后，按下面板上的“復位”開關，報警聲消除，機器恢復原工作狀態，通過處理后可繼續工作。

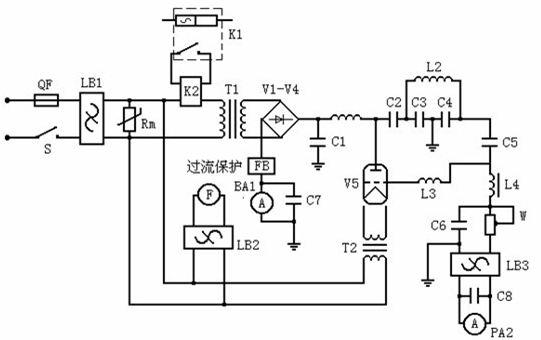

圖（1）電原理圖
氣路工作原理

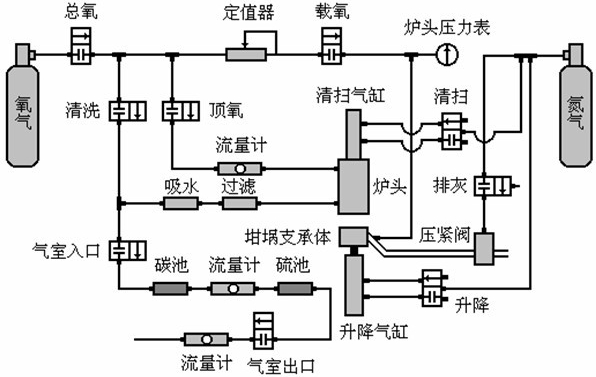

圖（2）氣路原理圖
為儀器的氣路原理圖，氧氣經過氧氣瓶上端的減壓閥，調節壓力為0.16-0.18MPa送入儀器，供燃燒用，動力氣一般采用氮?dú)饣驂嚎s空氣，供氣缸用。
動力氣一路經壓緊閥將排灰管壓緊，另一路通過自動清掃閥供自動清掃裝置清掃石英管，還有一路通過升降閥供氣缸升降（若用戶無氮?dú)饣驂嚎s空氣，則本儀器也可以由單一的氧氣供給）。
燃燒用氣通過總氧，分二路供儀器使用：一路經0-2升/分流量計，調節一定流量后供頂吹氧。清洗過濾網時經清洗閥供除塵。另一路經Y8定值器調節，供載氣用。使用定值器的目的是為了使燃燒室內保持恒壓。樣品經過通氧加熱，迅速燃燒后產生的混合氣體經脫脂棉除去粉塵，干燥劑除去水份，經氣室入口閥先進入硫池，再進入碳池，很后經0-5升/分流量計確定實際流量后，通過氣室出口閥排入空氣中。
